Частотные преобразователи для насосов
Сравнение моделей частотных преобразователей
ER-G-220-02
|
ER-G-220-03
|
ER-G-220-04(К*)
|
ERG-220-05
|

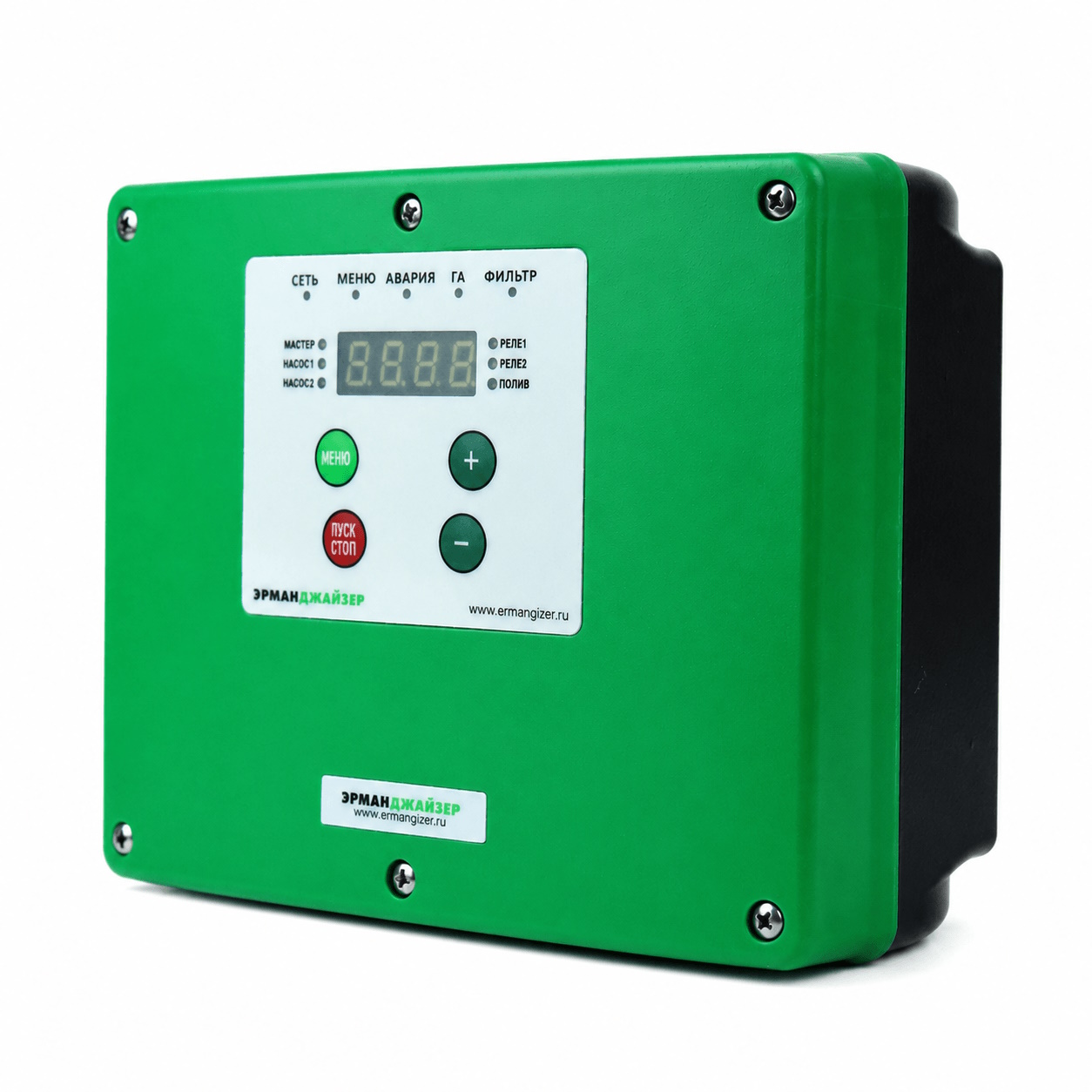

ERG-220-05R*****
|
ER-G-220-06
|
ER-G-380-02
|
|
|---|---|---|---|---|---|---|---|
| Сравнение моделей | |||||||
| Напряжение двигателя (В) | 1Ф 220 | 1Ф 220 | 1Ф 220 | 2Ф 220** 3Ф-220 1Ф-220 |
1Ф 220 | 1Ф 220 | 3Ф 380 |
| Мощность, кВт | 1,5 / 2,2 | 1,5 / 2,2 | 1,5 / 2,2 | 1,5 / 2,2 9,6 / 11,5 для 1Ф 220** 6,8 / 9,6 для 3Ф 220 6,8 / 9,6 для 2Ф 220** |
1,5 / 2,2 / 2,6 | 1,1 / 1,5 / 2,2 | 2,2 / 4 / 7,5 |
| Ток потребителя, не более, А | 9,6 / 11,5 | 9,6 / 11,5 | 9,6 / 11,5 | 9,6 / 11,5 для 1Ф 220 9,6 / 11,5 для 2Ф 220 6,8 / 9,6 для 3Ф 220 (только Δ) |
9,6 / 11,5 / 14,6 | 6,0 / 9,6 / 11,5 | 5 / 9,3 / 17,4 |
| Напряжение сети 50 Гц, В | Однофазное 170–240 |
Однофазное 170–240 |
Однофазное 170–240 |
Однофазное 170–240 |
Однофазное 180–240 |
Однофазное 170–240 |
Трёхфазное 340–430 |
| Настройка | Расширенные | Стандартные | Стандартные | Расширенные | Расширенные | Стандартные | Стандартные |
| Датчик протечки | До 9 шт.**** | Нет | Нет | До 9 шт.**** | До 6 шт.**** | Нет | Нет |
| Режим «Автополив» | Нет | Нет | Нет | Да***(NEW!!!) | Да, двухканальный*** | Нет | Нет |
| Сигнализация о падении давления в гидроаккумуляторе | Нет | Нет | Нет | Да(NEW!!!) | Да | Нет | Нет |
| Работа с фильтрами «Обратный осмос» | Нет | Нет | Нет | Да(NEW!!!) | Да | Нет | Нет |
| Сигнализация о засорении фильтра грубой очистки | Нет | Нет | Нет | Да(NEW!!!) | Да | Нет | Нет |
| Класс защиты корпуса | IP20 | IP55 | IP33 | IP33 | IP55 | IP54 | IP55 |
| Входной датчик давления (4–20 мА) | 0,6 МПа | 0,6 МПа | 0,6 МПа | 0,6 МПа | 0,6 МПа (для 1,5; 2,2 кВт) / 1,0–1,6 МПа (для 2,6 кВт) ER-G-ADT или АДМ-100.3 |
0,6 МПа ER-G-ADT или АДМ-100.3 |
0,6 МПа (для 2,2 кВт) / 1,0 МПа (для 4,0; 7,5 кВт) |
| Линейный вход (4–20 мА) | 2 | Нет | Нет | 2 | 1 | Нет | 1 |
| Дискретный вход («сухой контакт») | 3 | Нет | Нет | 1 | 3 | Нет | Нет |
| Дискретный выход | Открытый коллектор – 2 шт. |
Нет | Нет | Реле 220 В, 5 А (2 шт.) для клапанов автополива |
Реле 220 В, 5 А (2 шт.) для клапанов автополива |
Нет | Нет |
| Интерфейс RS-485 | Протокол MODBUS RTU | Протокол MODBUS RTU | Протокол MODBUS RTU (кроме модели ER-G-220-04K) |
Протокол MODBUS RTU | Протокол MODBUS RTU | Протокол MODBUS RTU | Протокол MODBUS RTU |
* Частотный преобразователь с функцией каскадного регулирования (до 6 насосов).
** 2Ф 220 для бесконденсаторных насосов.
*** Для автополива требуются электромагнитные клапаны, например, UNIPAMP BCX-20 (в комплект поставки не входят).
**** Датчики протечки поставляется отдельно.
***** Функция «Каскад»: работа с двумя (тремя) насосами — основной насос регулируется по частоте, до двух дополнительных насосов включаются по вкл/выкл (50 Гц).
