Часто задаваемые вопросы

Вывод. ER-G-220-02 — самый универсальный и продвинутый вариант с расширенными настройками и с возможностью подключения датчика протечки. ER-G-220-03 и ER-G-220-04 — упрощённые версии со стандартными функциями (ER-G-220-03 – с лучшей влагозащитой IP55, ER-G-220-04 – в прочном металлическом корпусе).

Вывод. ER-G-220-02 — базовый универсальный вариант для любых однофазных насосов. ERG-220-05 — продвинутая модель с поддержкой трёхфазных насосов с функцией автополива. Выбирайте ERG-220-05, если нужно управлять 1Ф, 2Ф или 3Ф насосами или организовать автоматический полив.

ER-G-220 рассчитана на работу от сети 220 В (однофазная сеть).

ER-G-380 рассчитана на работу от сети 380 В (трёхфазная сеть).

Основные отличия

Важно! Проверьте, какое напряжение питания у вашего насоса! Если насос на 220 В, берите ER-G-220. Если насос на 380 В, берите ER-G-380.

Модель ERG-220-05 позволяет работать не только с однофазными двигателями 220 В, но и с:

• двухфазными двигателями (220 В, без фазосдвигающего конденсатора);
• трёхфазными двигателями (3 фазы 220 В) с подключением по схеме «Треугольник» (△).

Это означает:

• вы можете использовать промышленные трёхфазные насосы, питаемые от сети 220 В;
• не нужен ПЧ ER-G-380-02, который требует трёхфазной сети с напряжением 380 В.

Схема подключения «Треугольник» (△). Трёхфазный насос подключается так, чтобы работать от 220 В вместо стандартных 380 В.

Применение. Идеально для загородных домов и ферм, где имеется только однофазная сеть 220 В, но нужна высокая мощность скважинного насоса.

Если коротко, реле — это «выключатель», который просто дергает насос туда-сюда, а ЭРМАНДЖАЙЗЕР — это «умный пилот», который плавно управляет всей системой.

Ниже мы разобрали 5 ключевых отличий, которые влияют на ваш комфорт и кошелек.

1. Стабильность напора и температуры воды

• С реле. Давление постоянно «плавает» (например, от 2 до 4 бар). Из-за этого в душе вас то обжигает кипятком, то обдает холодной водой, так как напор в системе меняется.
• С ЭРМАНДЖАЙЗЕРОМ. Прибор поддерживает строго заданное давление (например, 3.0 бар). Сколько бы кранов вы ни открыли одновременно, напор и температура воды останутся неизменными. Совсем «как в городе».

2. Ресурс насоса и защита от поломок

Каждый запуск через реле — это удар по технике. Пусковые токи в 5–7 раз выше нормы изнашивают обмотки двигателя.

• ЭРМАНДЖАЙЗЕР обеспечивает плавный пуск и остановку за 3–5 секунд. Это полностью убирает пусковые перегрузки и гидроудары. В результате срок службы насоса увеличивается в разы.

3. Скорость настройки: кнопки vs гаечный ключ

Представьте, что вам нужно поднять давление для полива газона:

• С реле. Вам придется 15–30 минут возиться с гаечным ключом, подкручивая две тугие пружины и постоянно сверяясь с манометром.
• С ЭРМАНДЖАЙЗЕРОМ. Перенастройка занимает 1 секунду. Просто нажмите кнопки «Больше» или «Меньше» на дисплее. Требуется 1 бар для капельного полива или 5 бар для мощного спринклера? Это переключается в 3 клика.

4. Экономия электроэнергии

Реле всегда гоняет насос на 100 % мощности, пока бак не наполнится. ЭРМАНДЖАЙЗЕР понимает: если открыт один маленький кран, незачем крутить мотор на полную. Снижая обороты, прибор экономит от 30 % до 50 % электричества, расходуемого на работу насоса.

5. Интеллектуальные функции (All-in-One)

В отличие от простого реле, в ЭРМАНДЖАЙЗЕР уже встроены:

• защита от «сухого хода» (если в скважине закончилась вода);
• контроль давления воздуха в гидроаккумуляторе;
• сигнализация о засорении фильтров;
• возможность управления двухзонным автополивом.

Сравнительная таблица: Реле vs Частотный преобразователь

Вопрос: «В доме насос с реле давления. В душе температура воды скачет — то горячо, то холодно. Поможет ли частотный преобразователь решить эту проблему?»

Ответ инженера: «Решит. И вот почему это происходит именно в таких системах.

Коротко о физике скачков

В обычной системе «насос + реле давления» напор нестабилен. Когда кто-то открывает кран на кухне, давление в трубе холодной воды падает. Горячая вода (идущая от котла или бойлера) в этот момент имеет прежний напор. Смеситель в душе честно смешивает потоки в заданном положении, но из-за разницы давлений пропорция сбивается — вас ошпаривает.

Когда насос включается или кран закрывается, процесс идёт в обратную сторону: холодная вода получает преимущество, и вы мёрзнете.

Почему бойлер не спасает, а иногда делает только хуже

Кажется, что, если стоит котёл со встроенным бойлером (накопителем), давление холодной и горячей должно быть одинаковым. Так и есть, но есть два нюанса.

1. Гидравлика. При резком падении давления в магистрали ХВС автоматика не успевает выровнять картину. На входе в смеситель возникает дисбаланс — и температура изменяется.

2. Физика бойлера. В бойлере вода расслаивается: сверху горячая (60 °С), снизу холодная (15 °С). При стабильном напоре температура плавно движется к зоне остывания. При скачках давления слоистость нарушается: горячий и холодный слои перемешиваются. При резком падении напора холодная вода с днища может быстрее подмешиваться в отбор кверху, и вы получаете резкий провал температуры. А когда давление восстанавливается, из верхнего патрубка снова идёт почти кипяток.

А если стоит проточный котёл?

В проточном котле вода нагревается не в баке, а «на лету» — за один проход через теплообменник. Нагрев регулируется автоматикой котла, которая постоянно отслеживает расход и температуру воды. Когда давление или расход воды изменяются, котёл пытается компенсировать это, меняя мощность. Но у такой системы есть инерционность: если напор «прыгает» слишком резко, автоматика не успевает стабилизировать процесс, и из крана идёт то кипяток, то холодная вода.

Как работает частотник

Преобразователь частоты поддерживает давление в системе постоянным независимо от числа открытых кранов. Открыли кран на кухне — насос автоматически увеличил обороты. Закрыли — снизил.

Давление в трубопроводах остаётся стабильным, а бойлер или проточный котёл работают плавно, без резких провалов температуры. В результате вы один раз выставляете комфортную температуру в душе — и она практически не меняется, даже если кто-то включил полив газона.

Именно поэтому частотное управление насосом используется не только в частных домах, но и в гостиницах и SPA‑комплексах — там, где стабильное давление и комфорт важнее всего.

Существует мнение, что использование частотного преобразователя (ПЧ) может сократить срок службы скважинного насоса. Опасность действительно существует, но только в одном случае – если игнорировать базовые правила настройки системы. Если подключить промышленный ПЧ «как есть», насос может пострадать. Рассмотрим основные риски и способы их нейтрализации.

1. Длинный кабель и «отраженная волна»

ПЧ выдает напряжение в виде импульсов (ШИМ). При длине кабеля более 70 метров возникает эффект наложения волн, из-за чего напряжение на клеммах двигателя может подскочить до 1000–1200 В. Это ведет к пробою изоляции обмоток. На практике для подъема воды с глубины более 50 метров используются мощные трехфазные насосы и ПЧ. Для них: при кабеле от 50 до 70 м достаточно установить моторный дроссель, для более глубоких скважин (свыше 70 м) — синус-фильтр, который преобразует импульсный сигнал в чистую синусоиду.

2. Миф о «масляном голодании» и перегреве

Упорные подшипники скважинных моторов смазываются водой. Считается, что при плавном разгоне (10–15 секунд) подшипник работает «на сухую», а на низких оборотах мотор не успевает охлаждаться потоком воды.

3. Перегрев насоса. Почему на практике он невозможен

90 % времени ПЧ ЭРМАНДЖАЙЗЕР находится в режиме ожидания. Он включается только для поддержания требуемого давления, что является самым щадящим режимом работы для любого электродвигателя.

Итог

Для бытовых погружных насосов правильно настроенный инвертор — это лучшая защита. ПЧ ЭРМАНДЖАЙЗЕР поставляется с уже оптимизированными заводскими настройками параметров разгона и минимальной частоты. Он защищает оборудование от разрушительных гидроударов и механических рывков, продлевая жизнь насосу на десятилетия.

Снижение давления в системе отопления — распространенная проблема. Микропротечки, испарение теплоносителя или удаление воздуха приводят к потере объема жидкости. Без должного контроля это может остановить работу котла в самый неподходящий момент.

Задачи автоматической подпитки

• Компенсация утечек: Восполнение потерь через сальники и клапаны.
• Стабилизация: Поддержание давления для защиты ресурса оборудования.
• Автономность: Работа системы без контроля со стороны владельца.

Простое решение: Подпитка через ПЧ ЭРМАНДЖАЙЗЕР

Вместо сложных схем с кучей датчиков мы предлагаем использовать частотный преобразователь, который уже управляет вашим скважинным насосом.

Алгоритм работы

1. Вода из скважины подается на ввод котла через редуктор и обратный клапан.
2. При падении давления в системе отоплении редуктор открывает путь воде.
3. ПЧ ЭРМАНДЖАЙЗЕР фиксирует падение давления в общей магистрали и плавно включает насос.
4. После восполнения объема подпитка прекращается.

Итог

Автоматизированная подпитка на базе ПЧ ЭРМАНДЖАЙЗЕР — это долговечное и экономичное решение. Вы получаете полную страховку от аварийных остановок котла, не переплачивая за лишнее оборудование.

Как выбрать оптимальное место для датчика давления

Общее правило: датчик давления следует монтировать на прямом участке магистрали после фильтра грубой очистки. В противном случае частотник видит давление до потерь, а пользователь — после потерь на фильтре

Частые ошибки при монтаже датчика давления

Ошибка 1. Установка датчика до фильтра грубой очистки.
Если датчик установлен перед фильтром, то при его засорении в трубопроводе возрастает сопротивление, и при увеличении расхода на одном участке на другом напор будет падать. Чем сильнее засорение фильтра, тем заметнее этот эффект.

Ошибка 2. Установка датчика в кессоне.
Любой датчик, размещённый в кессоне, даже с повышенной защитой корпуса от влаги, со временем подвергается коррозии. Срок службы такого прибора будет существенно меньше, чем у датчика, установленного в сухом помещении.

Ошибка 3. Установка датчика в «карман» или мёртвую зону.
Когда датчик вкручивают в глухой отвод, длинный штуцер или вертикальный «карман» без нормального протока, в него могут попадать грязь и воздух. Это мешает корректно воспринимать реальное давление в системе.

Ошибка 4. Отсутствие запорной арматуры и дренажа возле датчика.
Без отсечных кранов ревизия или замена датчика сильно затрудняются, приходится перекрывать большую часть системы.

Ошибка 5. Игнорирование проблем с электромагнитными помехами.
Отсутствие экрана у кабеля от датчика до ПЧ, ненадёжное заземление экрана и прокладка сигнального кабеля параллельно силовым цепям приводят к наводкам, помехам и искажению показаний давления.

Краткие выводы по месту установки

• Ставьте датчик давления на прямом участке магистрали после фильтра грубой очистки.
• Не размещайте датчик в кессоне.
• Избегайте установки в карманах и верхних тупиках, где скапливается воздух.
• Обеспечьте рядом кран для обслуживания и, по возможности, манометр для визуального контроля, например АДМ‑100.3.
• Соблюдайте требования к электромонтажу и защите от помех.

Нет, установка несложная и занимает 2–3 часа. В комплекте идёт подробная инструкция с пошаговыми схемами подключения.

Что нужно уметь?

• Подключать кабели по схеме
• Пользоваться отвёрткой и плоскогубцами

Если у вас нет опыта, рекомендуем обратиться к электрику. Мы также предоставляем бесплатную консультацию по телефону на всех этапах установки.

Да, это так. Частотный преобразователь экономит электроэнергию потому, что позволяет подстраивать скорость насоса под реальный расход воды, а не гонять его всегда на 100 % мощности. При прямом пуске насос работает на фиксированной частоте 50 Гц: даже при небольшом водоразборе двигатель крутится «в полный рост», лишнее давление гасится на задвижках и энергия теряется понапрасну. При управлении ПЧ частота и напряжение подаются так, чтобы поддерживать нужное давление с минимальной скоростью вращения, а для центробежных насосов потребляемая мощность падает примерно пропорционально кубу скорости: уменьшили скорость на 20–30 % — получили экономию до 40–60 % по мощности. Дополнительно ПЧ убирает пусковые токи и удары, снижая нагрев двигателя и механические потери, что тоже уменьшает суммарное энергопотребление.

Большинство систем водоснабжения в России строятся по классическому принципу: насос, реле давления и гидроаккумулятор. Часто такую схему выбирают «по умолчанию», просто следуя сложившейся привычке.

Однако стоит разобраться, действительно ли в каждом случае необходим бак большого объема?

Мы не призываем к отказу от гидроаккумулятора. Мы разберем, когда его установка оправдана, а когда она является лишь следствием устаревшего подхода к проектированию системы.

Функции гидроаккумулятора

У данного узла три основные задачи:

• сглаживание перепадов давления в моменты включения насоса;
• сокращение количества пусков оборудования (защита двигателя от износа);
• создание резервного запаса воды на случай отключения электричества.

Эта схема эффективна для простых систем, где насос работает в двух режимах: «включен» или «выключен». Проблемы возникают, когда один элемент пытаются сделать универсальным средством для решения всех задач.

Скрытые недостатки больших баков

Чем больше объем гидроаккумулятора, тем отчетливее проявляются его слабые стороны.

1. Габариты. Бак занимает значительное место в техническом помещении.
2. Ухудшается качество воды. Вода застаивается, появляется неприятный запах.
3. Сложность обслуживания. Требуется регулярная проверка давления в воздушной камере.
4. Нестабильный напор. По мере расхода воды давление в кране неизбежно падает до момента повторного включения насоса.
5. Инертность бак не управляет насосом, а лишь реагирует на изменения в системе.

Почему большие баки стали стандартом?

Исторически это решение было единственно верным. В условиях отсутствия доступной автоматики и частотных преобразователей главной целью была защита насоса от частых пусков. Гидроаккумулятор решал эту проблему косвенно, выступая в роли буфера.

Современная альтернатива – интеллектуальное управление

Сегодня технологии позволяют управлять не только давлением, но и оборотами самого насоса (частотное регулирование). Что это даёт?

• Адаптивность. Насос подстраивается под текущий расход воды.
• Стабильность. Давление в системе поддерживается на постоянном уровне, независимо от количества открытых кранов.
• Компактность. Система перестает нуждаться в огромном «накопителе».

В такой конфигурации роль гидроаккумулятора меняется: из ключевого элемента он превращается во вспомогательный.

Стоит ли отказываться от бака совсем?

Нет. Даже в продвинутых системах с электронным управлением рекомендуется оставлять небольшой компенсационный бак (на 5–8 литров). Он необходим для:

• компенсации гидроударов;
• защиты от микропротечек;
• корректной работы датчиков давления.

Как выбрать оптимальное решение?

Если вы цените стабильный напор и хотите продлить срок службы сантехники, стоит рассматривать систему в комплексе. Большой бак — не ошибка, но часто это попытка компенсировать недостатки старой схемы водоснабжения. Качество работы современной системы водоснабжения определяется не размером бака, а точностью реакции автоматики на ваш расход воды.

Преимущества малого бака (5-8 литров)

• Компактность. Легко помещается в любом кессоне или под мойкой.
• Чистая вода. Вода в малом баке не застаивается, она всегда свежая. В больших баках на 100л вода может "зацвести" или приобрести резиновый привкус.
• Цена. Маленький бак стоит в 5–7 раз дешевле большого.
• Надежность. Мембраны в малых баках испытывают меньшую нагрузку и служат дольше.

Вывод Если вы ставите современную автоматику ЭРМАНДЖАЙЗЕР, забудьте про огромные синие бочки в подвале. Маленького бака на 5-8 литров более чем достаточно для комфортной жизни.

Нет, установка несложная и занимает 2–3 часа. В комплекте идёт подробная инструкция с пошаговыми схемами подключения.

Что нужно уметь?

• Подключать кабели по схеме
• Пользоваться отвёрткой и плоскогубцами

Если у вас нет опыта, рекомендуем обратиться к электрику. Мы также предоставляем бесплатную консультацию по телефону на всех этапах установки.

Проверьте следующие моменты

1. Вода в скважине есть есть? Откройте кран и убедитесь, что вода течёт хотя бы слабо.
2. Датчик давления подключён? Проверьте, установлен ли манометр и правильно ли он подключён к ЭРМАНДЖАЙЗЕР.
3. Настройки корректны? Выставлено ли в меню нужное давление (по умолчанию 3.0 бар)?
4. В порядке ли кабель насоса? Проверьте, не перегнут ли кабель питания, нет ли окисления на контактах.
5. Фильтр засорён? Очистите входной фильтр, если он установлен.

Если проблема не решается, звоните в техподдержку: 800-200-16-32 (звонок бесплатный). Мы поможем разобраться.

Гарантия на все модели ЭРМАНДЖАЙЗЕР — 12 месяцев с даты покупки.

Гарантия распространяется на:

• заводской брак электроники;
• поломку корпуса;
• отказ кнопок управления;
• неисправность датчика давления (если он куплен в комплекте с ПЧ);
• неисправность датчика протечки (если он куплен в комплекте с ПЧ).

После окончания гарантийного срока мы продолжаем осуществлять платное сервисное обслуживание и поставляем запчасти.

ЭРМАНДЖАЙЗЕР совместим с большинством скважинных и погружных насосов мощностью не более 2 кВт на однофазное напряжение 220 В и не более 7 кВт на трёхфазное напряжение 380 В, кроме насосов со встроенными ПЧ или устройствами плавного пуска.

Важно!

• Убедитесь, что напряжение насоса совпадает с напряжением модели ЭРМАНДЖАЙЗЕР (220 В или 380 В)
• Номинальный ток насоса должен быть в пределах рабочего диапазона частотника
• У нас есть список рекомендованных моделей насосов, можете запросить его у менеджера

Стандартные настройки (ER-G-220-03, ER-G-220-04) включают:

• задание и поддержание давления воды в системе;
• предел датчика давления;
• длительность пуска;
• аварийный порог давления.

Расширенные настройки (ER-G-220-02, ER-G-220-05) позволяют изменять:

• режим управления (регулирование, ручное задание частоты, по RS-485);
• частоту в ручном режиме;
• нижнюю и верхнюю частоту регулирования;
• параметры пуска (частота, напряжение);
• время ожидания пуска двигателя;
• функции дискретного выхода;
• параметры режима «Автополив»;
• скорость RS-485 и другие параметры связи.

Только в модели ERG-220-05 доступен режим «Автополив».

ПЧ ERG-220-05 позволяет осуществлять два способа полива:

• дождевание — для полива газонов, грядок;
• капельное орошение — для теплиц, овощей.

Полив производится:

• по расписанию, настраиваемому из меню;

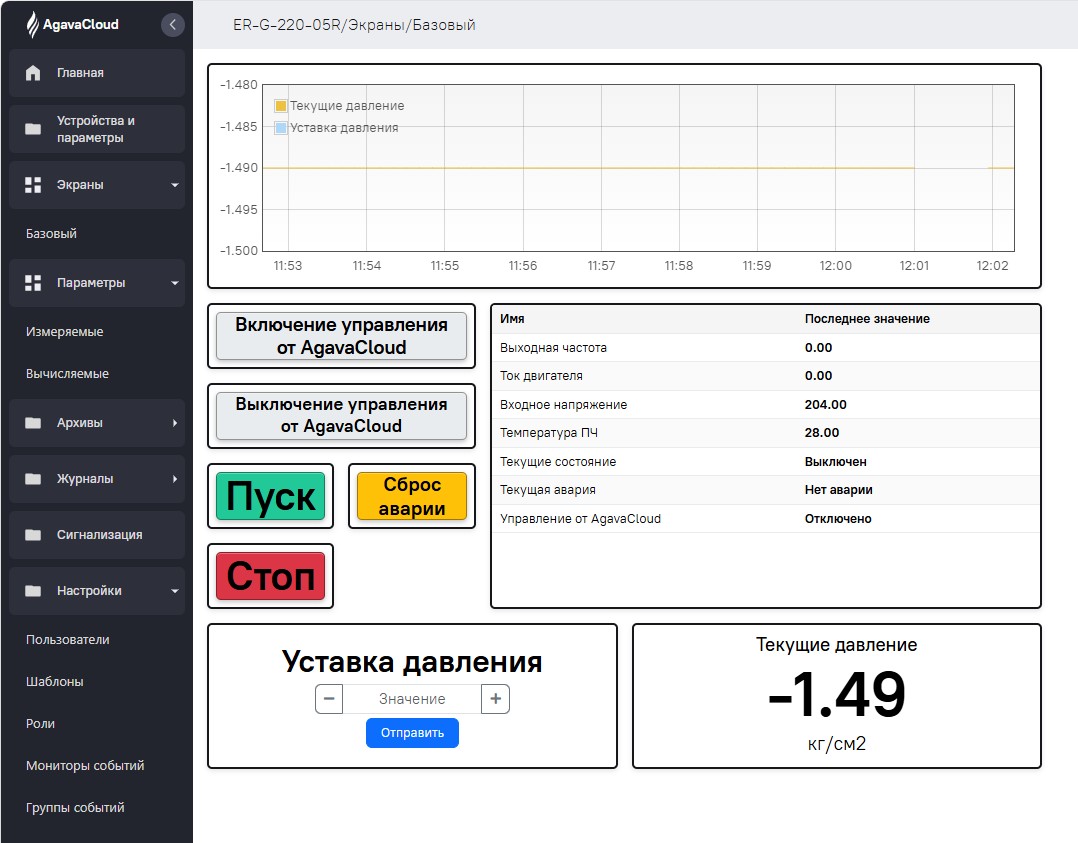

• по командам с облачного сервиса AgavaCloud.

Возможны два варианта полива

1. Без ёмкости для отстаивания воды — полив прямо из скважины.
2. С ёмкостью — вода накапливается в баке, затем на выходе бака устанавливается поверхностный насос мощностью не более 0,75 кВт, который выкачивает воду.

Только в модели ERG-220-04К доступна функция каскадного регулирования (до 6 насосов).

Каскадное включение скважинных насосов применяют в случае недостаточной производительности одного насоса.

Этот метод позволяет автоматически включать дополнительные насосы в зависимости от текущей потребности в подаче или давлении.

Как это работает?

• Для каждого насоса необходим свой ПЧ
• Связь между ведущим и ведомыми ПЧ осуществляется по интерфейсу RS-485
• Когда одного насоса недостаточно, система автоматически включает второй, третий и т. д.
• Экономится энергия: работают только необходимые насосы

Если вы заметили колебания напора воды, в первую очередь проверьте давление воздуха в гидроаккумуляторе (ГА)

1. Выключите ЭРМАНДЖАЙЗЕР
2. Откройте любой кран и дождитесь, пока стрелка манометра АДМ-100.3 или значение давления на индикаторе ПЧ упадёт до нуля
3. Измерьте давление воздуха в ГА (с помощью автомобильного насоса с манометром)
4. При необходимости накачайте ГА автомобильным компрессором (давление должно составлять примерно две трети от рабочего давления воды, например, если вода 3.0 бар, воздух должен быть 2.0 бар)

Если колебания напора будут повторяться, значит «травит» сам ГА, скорее всего его придется заменить.

Для надёжной защиты необходимо сочетать внешние и внутренние средства защиты – молниезащиту здания, надёжное заземление, разрядники и устройства защиты от перенапряжений, а также автоматические отключающие устройства перед ПЧ.

Мы рекомендуем несколько уровней защиты:

• установить систему молниезащиты в доме;
• использовать стандартные устройства защиты от перенапряжения (например, сетевые фильтры).

Электроника современных частотников очень надёжна, но в случае прямого удара молнии никакая защита не поможет. Главное — своевременное техническое обслуживание и правильный монтаж.

Вы можете купить ЭРМАНДЖАЙЗЕР несколькими способами

• 📌 Посетив наш сайт Подберите комплект в каталоге или на странице «Подобрать ПЧ и аксессуары»
• 📞 Позвонив по телефону +7 (343) 382-01-92 – отдел продаж
• 📧 Направив заявку по электронной почте ermangizer@erman.ru
• 🏢 В офисе (Екатеринбург, ул. Верещагина 6А)
• 🌍 У дилеров в регионах Список дилеров

Информацию о доставке и её стоимости смотрите на странице Оплата и доставка.

Основные варианты:

• самовывоз из офиса (бесплатно);
• доставка в Екатеринбурге;
• доставка по России транспортными компаниями (3–7 дней);
• почта России для небольших грузов.

Стоимость доставки рассчитывается индивидуально в зависимости от места назначения и веса отправления.

Да, вы можете вернуть товар в течение 14 дней с момента получения, если:

• товар не был в использовании;
• сохранена оригинальная упаковка;
• нет видимых повреждений.

Если вам не подошла модель или мощность, мы обменяем товар на другой в течение 14 дней (при соблюдении условий возврата).

Для оформления возврата или обмена свяжитесь с нами удобным для вас способом:

• 📞 +7 (343) 382-01-92 – отдел продаж
• 📧 ermangizer@erman.ru
